詳細參數：
一、概述

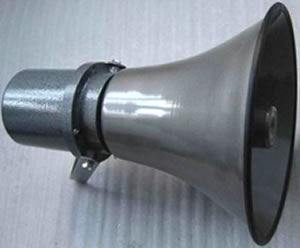

dYH-5型防爆揚聲器又稱防爆喇叭，為隔爆型高音號角揚聲器，適用于易燃易爆場所，同各種功放擴音設備配合使用，作擴音呼叫或報警用。dYH-5型防爆揚聲器（防爆喇叭）是dYH-3型防爆揚聲器的更新?lián)Q代產品。
二、防爆揚聲器技術指標
1． 防爆標志：ExdⅡBT6 Gb，ExdⅡCT6 Gb
2． 額定功率：5VA、10VA、15VA、25VA、35VA、60VA
3． 頻率響應：250～7000Hz
4． 音壓輸出：105～106dB（額定功率/1M）
5． 阻抗：8Ω，16Ω(定阻輸出)
6．音頻輸入電壓：100～120V（定壓輸出。如為其它值，可定制）
7．防護等級：IP54（特殊要求可達到IP65）
三、防爆揚聲器使用方法
1. dYH—5型是低阻負載防爆揚聲器，5VA的防爆揚聲器負載阻抗為8歐姆；10VA、15VA、25VA和35VA的防爆揚聲器負載阻抗為16歐姆。10VA、15VA、25VA防爆揚聲器也有負載阻抗為8歐姆。定阻式防爆揚聲器一般距離擴音功放設備較近時使用。
2. dYH—5A型防爆揚聲器是定壓輸入方式，輸入的120V（或其它值）音頻信號經隔爆腔內的音頻變壓器再送給揚聲器音圈。定壓式防爆揚聲器一般距離擴音功放設備較遠時使用。
3. 防爆揚聲器用兩只螺栓固定在支撐物上。防爆揚聲器的接線端子在隔爆腔內，將電纜穿入進線口擰緊。電纜外徑在8毫米以下，芯線截面積在0.5平方毫米以上的兩芯電纜均可。
|
|
|

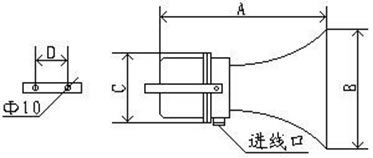

防爆揚聲器結構圖
|
表：定阻式防爆揚聲器結構尺寸（僅供參考）
|
規 格
|
A（mm）
|
B（mm）
|
C（mm）
|
D（mm）
|
進線口
|
重量
|
|
5VA，8Ω
|
210
|
φ170
|
φ130
|
60
|
M16
|
1.8
|
|
10VA，16Ω
|
360
|
φ260
|
φ156
|
90
|
1/2G″
|
3.8
|
|
15VA，16Ω
|
400
|
φ310
|
φ156
|
90
|
1/2G″
|
4
|
|
25VA，16Ω
|
480
|
φ400
|
φ170
|
90
|
1/2G″
|
4.5
|
|
35VA，16Ω
|
500
|
φ500
|
φ170
|
90
|
1/2G″
|
5.3
|
|
60VA，16Ω
|
520
|
φ500
|
φ170
|
90
|
1/2G″
|
6.2
|
表：定壓式防爆揚聲器結構尺寸（僅供參考）
|
規 格
|
A（mm）
|
B（mm）
|
C（mm）
|
D（mm）
|
進線口
|
重量
|
|
5VA，120V
|
240
|
φ170
|
φ130
|
60
|
M16
|
2
|
|
10VA，120V
|
400
|
φ260
|
φ156
|
90
|
1/2G″
|
4.3
|
|
15VA，120V
|
460
|
φ310
|
φ156
|
90
|
1/2G″
|
4.5
|
|
25VA，120V
|
540
|
φ400
|
φ170
|
90
|
1/2G″
|
5
|
|
35VA，120V
|
540
|
φ500
|
φ170
|
90
|
1/2G″
|
6
|
|
60VA，120V
|
560
|
φ500
|
φ170
|
90
|
1/2G″
|
6.5
|
|
